焦炭烘干機
- 筒體容積
- 9.0-285m3
- 生產能力
- 1.9-76.0t/h
產品規格:Φ1.2×8.0m-Φ3.6×28m
應用范圍 :主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料
適用物料:、焦炭、各種礦石、礦渣、煤泥、脫硫石膏等
想要獲取報價、建廠方案，我們將7×24h為您服務
點擊免費咨詢焦炭烘干機簡介
焦炭主要用于高爐煉鐵和用于銅、鉛、鋅、鈦、銻、汞等有色金屬的鼓風爐冶煉，起還原劑、發熱劑和料柱骨架作用。焦炭烘干機是專業生產焦炭的烘干設備，是焦炭烘干生產線中的主要環節，以其較好的性能優勢受到廣大客戶的歡迎。
焦炭
焦炭烘干機圖片

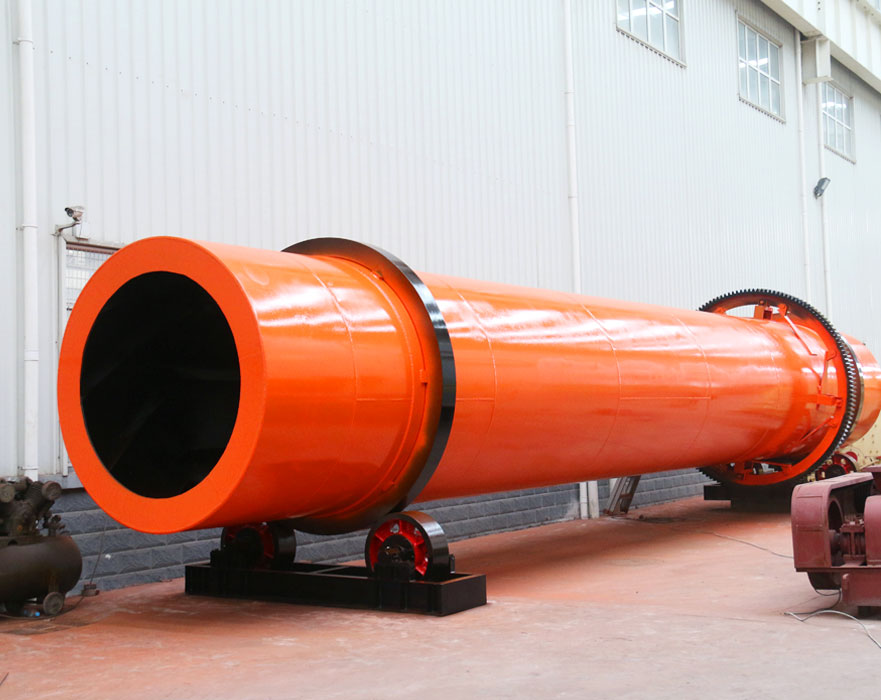

焦炭烘干機
紅星焦炭烘干機
焦炭烘干機設備
焦炭烘干機性能特點

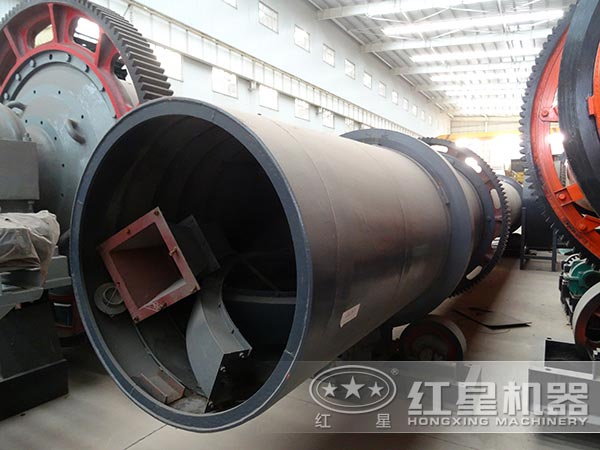

焦炭烘干機廠家
1、運行可靠：設計的導料裝置,使物料能夠順利導入滾筒內,運行更為安全可靠；
2、散熱損失少：筒體外表面溫度由42~49℃降到20~25℃,表面散熱損失減小;
3、性能更優：減少或杜絕了筒體內壁粘料問題,干燥產品不增灰;
4、效率更高：降低了排煙熱損失,干燥熱效率達80%。
焦炭烘干機工作原理

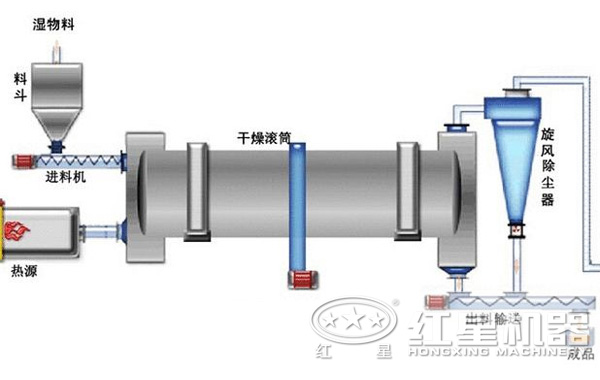

焦炭烘干機結構圖
焦炭烘干機的熱源主要來自機器內部的燃燒裝置，需要干燥的的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。 由于焦炭烘干機的圓筒是一個與水平線略成傾斜的旋轉圓，物料在進入圓筒以后從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端，筒體內壁上的抄板把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。
技術參數
|
規格 （m） |
筒體容積 （m3） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m3） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
作者：紅星機器 發布時間：2015-07-15 09:01:06 更新時間：2019-07-27 08:59:32
